MODULATORE DEA VM1	Art. 41.50

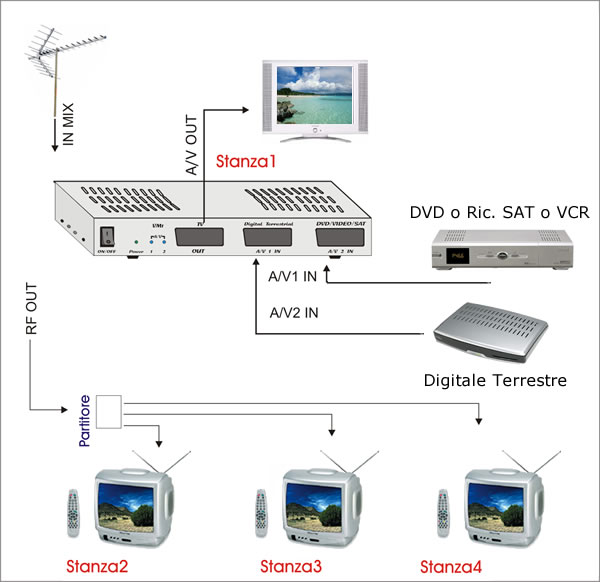

Dea vi presenta il nuovo articolo "VM1" Selettore automatico di sorgenti video + modulatore RF Video ideale per il Digitale Terrestre e ricevitori satellite. Il concetto che ha ispirato questo prodotto Dea è molto semplice, inserire nella propria abitazione un nuovo componente elettronico audio video come il ricevitore digitale terrestre/sat o altro dvd, vcr, etc senza per questo creare ulteriori problematiche di connessione e permettere la visione del segnale anche su altri televisori nella stessa abitazione. Ogni nuovo "ospite elettronico" crea inevitabilmente conflitti, nuovi cavi da aggiungere, prese scart ormai piene, mancanza di spazio disponibile, difficoltà di gestione delle sorgenti, etc. inoltre ci costringe a vedere le immagini su un solo TV. VM1 risolve tutti questi problemi, vediamo come: Funzione selettore automatico: Collegando alla presa denominata A/V1 IN "Digital Terrestrial" un ricevitore digitale terrestre (ma anche un'altra qualsiasi fonte video ) ed alla presa A/V2 IN un'altra qualsiasi fonte video otteniamo il seguente risultato: Ingresso A/V1 occupato da un apparato acceso Ingresso A/V2 occupato da un apparato spento o in standby Segnale presente sulla presa scart in uscita "TV OUT": segnale ingresso 1 Ingresso A/V1 occupato da un apparato spento/standby Ingresso A/V2 occupato da un apparato acceso Segnale presente sulla presa scart in uscita "TV OUT" segnale ingresso 2 Ingresso A/V1 occupato da un apparato acceso Ingresso A/V2 occupato da un apparato acceso Segnale presente sulla presa scart in uscita "TV OUT" segnale ingresso 1 Quindi avremo ottenuto una commutazione automatica del nuovo segnale AV senza la perdita di alcuna connessione preesistente. Importantissimo: la commutazione tra le due fonti video grazie ad uno speciale circuito di nostra realizzazione avviene controllando il sincronismo video cioè l'effettiva presenza del segnale video all'ingresso della presa scart 1 e 2 quindi anche collegando un segnale video/audio proveniente da una telecamera, una playstation o da un apparecchio dotato di prese rca privo quindi del segnale di commutazione a 12 volt, la commutazione avverrà comunque ed automaticamente. Funzione Modulatore RF: Questa funzione consente tramite l'uscita d'antenna posteriore del VM1 di distribuire il segnale già modulato ed immetterlo distribuendolo tramite l'impianto di antenna esistente. Potrete seguire le vostre fonti preferite su tutti i televisori della vostra abitazione, anche un film in dvd in camera da letto !!! Alla presa di antenna in uscita è disponibile lo stesso segnale video presente sulla presa scart av1 out ma modulato in un segnale di antenna TV RF (selezionabile tramite interruttori) di banda IIIa in VHF con ben 95 db micro, di potenza cioè ben aldisopra della media necessaria per la realizzazione di impianti anche di grandi dimensioni, allo scopo è infatti presente un attenuatore per ridurre il livello di uscita se eccessivo. La stabilità del segnale modulato è garantita da una specifica progettazione che rende una volta installato il VM1 privo di alcuna manutenzione.
Caratteristiche Tecniche
Modulatore RF Compatibilità con gli standard PAL BG stereo, I, D/K, M,N Automiscelazione del segnale R.F., per un collegamento rapido su impianti; Regolazione del livello di uscita; Presa scart passante per il collegamento diretto alla TV principale Controllo a PLL della portante audio/video Selezione automatica della sorgente con priorità sull'ingresso AV 1 Livello segnale Video: 1 V pp Livello segnale Audio: 1 V pp Livello di uscita: 67…96 dBuV regolabile Sottoportante audio: (PAL B/G) 5.5 MHz Preenfasi: 50ms Banda di lavoro: banda III (VHF) + canali S inferiore Alimentazione: 220V -240V 50-60Hz / 2W Selettore automatico di segnali digitali terrestri e audio/video

MODULATORE DEA VM1
