LNB

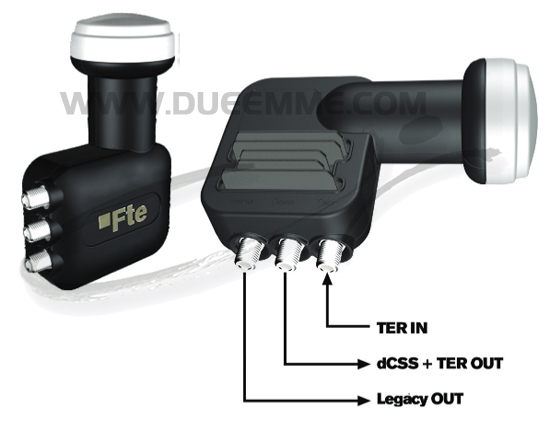

LNB PREMIUM DCSS +1 LEGACY+TER


LNB FTE HQ PREMIUM 4K DCSS + 1 LEGACY + DTT

Art. 10.51

LNB di ultimissima generazione:
Ideale per la completa disponibilità di segnali dalla Parabola.
Può essere utilizzato e compatibile con qualsiasi ricevitore Satellite sul mercato Italiano.

Gli LNB della serie Premium sono particolarmente adatti alle esigenze dei moderni ricevitori ad alta risoluzione.
L'interferenza del segnale di ricezione è contrastata dalla moderna tecnologia di filtro.
L'alloggiamento robusto e l'eccellente protezione dagli agenti atmosferici sono una garanzia per la longevità degli LNB.

1 Uscita DCSS (SKY Q -TVSAT) fino a 24 ricevitori
1 Uscita LEGACY (universale)
1 ingresso DTT (digitale terrestre T1/T2)

L'ingresso DTT se collegato all'antenna consente la miscelazione del segnale terrestre all uscita DCSS.

Per gli apparecchi con SCR (MYSKY) si utilizzano i primi 8 canali EN 50494 in automatico

Per gli apparecchi con DCSS (SKY Q) si utilizzano tutti i 24 canali EN 50494 + EN 50607 in automatico

La ricezione dei segnali è automatica non occorre impostare alcun parametro sull LNB.




Caratteristiche Tecniche

  • Specifications
    Input Frequency Range: Low Band: 10.7 ~ 11.7 GHz | High Band: 11.7 ~ 12.75 GHz
    Number of outputs: 3 (1 SCR with 24 channels + 1 legacy 10.4 GHz + 1 Terr IN)
    Output Frequency Range: Low Band: 950 ~ 1950 MHz | High Band: 1100 ~ 2150 MHz
    Oscillator Frequency Low Band: 9.75 GHz | High Band: 10.60 GHz
    Output Impedance: 75 Ω
    Conversion gain: 52 - 65 dB
    Noise level: 0.1 dB (Typ.)
    Power Supply: 13VDC-18VDC 0-22 KHz
    Power consumption: 370 mA
    Blocking depth against UMTS / GSM / DECT interference @ ~ 1,800 MHz: 40 dB min (typ.)
    Dimensions: 150 x 65 x 145 mm
    Weight gross / net: 420 / 369 g

    Frequencies


  • EN 50494:
    1-1076 MHz
    2-1178 MHz
    3-1280 MHz
    4-1382 MHz
    5-1484 MHz
    6-1586 MHz
    7-1688 MHz
    8-1790 MHz

    EN 50607:
    9-975 MHz
    10-1025 MHz
    11-1225 MHz
    12-1330 MHz
    13-1430 MHz
    14-1535 MHz
    15-1630 MHz
    16-1730 MHz
    17-1840 MHz
    18-1880 MHz
    19-1920 MHz
    20-1960 MHz
    21-2000 MHz
    22-2040 MHz
    23-2080 MHz
    24-2125 MHz


Scheda tecnica creata da Due Emme Antenne ultimo aggiornamento 03/08/2020
