LNB





LNB UNIVERSALE OPTICUM  RICEZIONE CONTEMPORANEA DI 3 SATELLITI -16-13-19

Art. 10.40

Lnb Triplofeed Monoblocco singola uscita 3 gradi, figura di rumore 0,1 dB
Ricezione simultanea di 3 Satelliti ( 16 °, 13 ° e 19.2 °) 1 uscita.
Adattatore per attacco al braccio della parabola da 40 mm incluso.
Ottimizzato per parabole da 80 - 85- 90 cm


Questo LNB Triplo è un LNB monoblocco per banda Ku ricezione satellitare da posizioni orbitali 13E, 16E, 19.2E specifico per la ricezione nei paesi dell'Europa centrale( Italia compresa).
Esso è destinato ad essere installato con parabole satellitari che presentano le seguenti caratteristiche:

• Riflettore parabolico da 80/85/90 centimetri

• Parabola con morsetto fissaggio 40 millimetri
LNB viene fornito con adattatore da 40 mm

• F / D = 0,6

È dotato di una gamma di frequenza di 10,7 per 12.75GHz divisa in Low Band (10,70 per 11.70GHz) e High Band (11.70 a 12.75GHz). Esso riceve onde con polarizzazione orizzontale e verticale. La LNB offre uno commutabile IF uscite (Modello unico). L'uscita porta anche alimentazione e segnali di controllo. Porta di uscita è di tipo F. Comandi DiSEqC1.0 consentono il passaggio l'output in una particolare banda e la posizione orbitale.

L'assegnazione DiSEqC è la seguente: " A" corrisponde a 16 E, " B" per 13E e " C" per 19.2E.

OPPURE

Astra 19.2, Astra 23.5,  Astra  28.2 and Eurobird 1  28.5
Senza nessun comando DiSEqC inviato / ricevuto , la posizione orbitale selezionata è 16E (cioè DiSEqC A). LNB comprende tre elementi, una per ogni posizione orbitale. I feed consentono il montaggio nel morsetto della parabola.
Le posizioni DISEqC (A / B / C) e le rispettive posizioni orbitali (16E / 13E / 19.2E) sono contrassegnati sul corpo LNB. La LNB è fornito con 2 adattatori ad anello di 40 e 60 millimetri in plastica.

Caratteristiche Tecniche

  • Figura di rumore 0.2 dB
  • Attacco feed 23 mm
  • 1 Adattatore incluso clamp 1-23 a clamp 40
  • 1 Uscita universale (Hotbird 13°, Eutelsat 16° & Astra 19,2°)
  • Commutazione tramite comandi DiSEqC 1.0 A/B/C - 1/2/3/
  • 4K ULTRA HD
  • 4G

    ----------------------------------------------------------------------------------------------------------------------------------

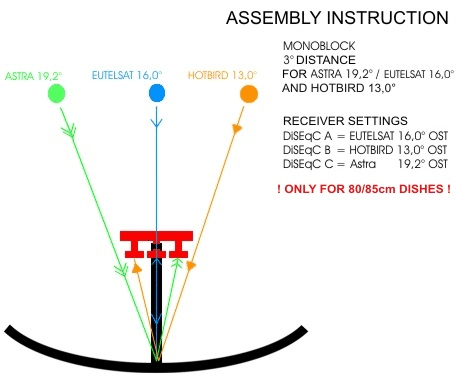

    Attenzione per l'installazione:
    Posizionare la parabola sulla posizione orbitale a 16 Est
    adattare l'lnb centralmente sul porta lnb della parabola,
    se l'installazione risulta difficile adattare meccanicamente il porta l'lnb, (es. con fascette) oppure contattare il fornitore della parabola per richiedere un eventuale adattatore). Sul decoder abilitare se richiesto il tono DiseqC 1.0 e assegnare il controllo ad i satelliti nel seguente modo:

    Eutelsat 16> A oppure 1
    Hot Bird 13> B oppure2
    Astra 19 > C oppure 3



    LNB INVERTO UNICABLE-QUAD
Sceda tecnica creata da Due Emme Antenne aggiornata al 27/10/2022
